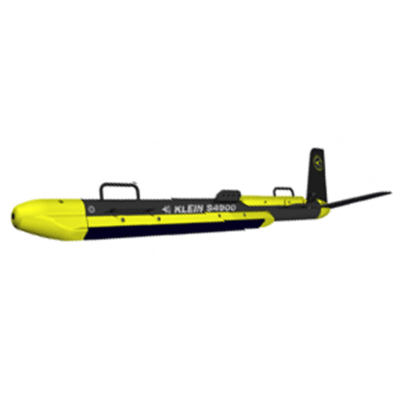

Klein System 5000侧扫声呐
分享到:
Klein System 5000侧扫声呐
简介: 传统的侧扫声呐单侧采用单波束对海底形成图像。这种类型声呐的物理机制导致沿航迹分辨率随量程的增大而下降,并且拖曳速度需要小于5节才能保证100%海底覆盖。Klein System 5000是第一款使用多波束技术的侧扫声呐系统,通过束控和动态聚焦技术,并在每侧同时生成5个相邻的平行波束,实现高速100%海底覆盖,同时大大提高了沿航迹分辨率。减少海上扫测时间,大大降低了测量成本。广泛应用于高速扫雷、港口
产品详情


Klein公司多波束侧扫声呐系列



•  可变多波束用于高航速,高分辨覆盖

•  1.8 m 长阵列,600 kHz 操作频率,分辨率是 System 5000的两倍

•  集成了自由度为 6°的姿态参考单元(MRU) ,用于动态数字波束稳定

•  FM-Chirp发射编码,极低噪音采集和28位模拟数字转换器,以成为高动态量程声呐系统。

•  动态聚焦,高像素密度图像为目标/阴影清晰度增强对比

•  用于环境快速评估的条带测深

•  K-Wing IV 压沉器提供稳定性,横摇偏移,压沉和紧急快速上升能力

•  可选的间隙填充声呐实现全海底覆盖和极快的区域覆盖率

•  SAS功能-优化的复合阵列结构,用于多路径及水表反射抑制
•  BITE 功能– 内置测试设备


型号特点
技术参数
Klein System 5000 V2

•  勘测模式下量程增大到250m

•  高航速,100%海底覆盖

•  多波束侧扫声呐技术

•  坚固的不锈钢结构 — 像坦克一样坚固

•  500m耐压水深(200m测深选配)

•  相位差分条带测深

•  频率:100 kHz/500 kHz

•  波束开角:

•  水平0.7°@ 100 kHz,0.21°@500 kHz,垂直40°

•  最大量程:600 m @ 100 kHz,150 m @ 500 kHz

•  额定深度:1500m
Klein System 5900

•  可变多波束用于高航速,高分辨覆盖

•  1.8 m 长阵列,600 kHz 操作频率,分辨率是 System 5000的两倍

•  集成了自由度为 6°的姿态参考单元(MRU) ,用于动态数字波束稳定

•  FM-Chirp发射编码,极低噪音采集和28位模拟数字转换器,以成为高•  动态量程声呐系统。

•  动态聚焦,高像素密度图像为目标/阴影清晰度增强对比

•  用于环境快速评估的条带测深

•  K-Wing IV 压沉器提供稳定性,横摇偏移,压沉和紧急快速上升能力

•  可选的间隙填充声呐实现全海底覆盖和极快的区域覆盖率

•  SAS功能-优化的复合阵列结构,用于多路径及水表反射抑制

•  BITE 功能– 内置测试设备

•  频率:600kHz

•  技术:具有动态聚焦和动态孔径的多波束声呐(保持100%的海底覆盖,每侧多达20个光束)

•  航速:2-14节(100% 海底覆盖情况下)

•  沿航迹分辨率:

   6.2cm@ 50 m 量程 (常量)

   15.5cm@ 75 m 量程

   15.5 cm @ 125 m 量程[0.07°波束宽度]

•  垂直航迹分辨率:3.75cm

•  发射脉冲:CW,FM-Chirp

•  最大量程:150m/侧

•  额定深度:750m
System AUV-5000 V2

•  多波束,动态聚焦技术

•  即时处理 (AUV):允许和CAD/CAC 处理系统直接集成

•  高速下100% 海底覆盖

•  先进的噪音抑制电路

•  宽带线性调频 (CHIRP):增大了恶劣环境下的量程

•  测深:同步海底地形扫测,更精确的海底目标定位

•  SAS 兼容硬件

•  频率:455 kHz

•  每侧各8个波束

•  沿航迹分辨率:

10 cm @ 38 m 以 0.14°增加到:

20 cm @ 75 m

36 cm @ 150 m

50 cm @ 250 m

•  垂直航迹分辨率:3.75 cm @ 所有脉冲长度

•  最大量程:250 m

•  额定深度:500m
